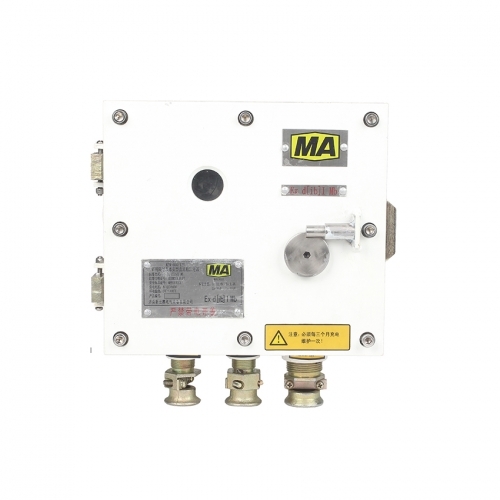

山東新云鵬KDW-12/127礦用隔爆兼本安型穩壓電源現有礦井中不穩定的交流電源輸入經工頻降壓變壓器降壓、通過工頻整流、穩壓處理后得到直流電壓；由工頻整流得到的直流電壓經逆變單元處理后輸出基波為零的PWM波，PWM輸出電壓經過高頻升壓變壓器、高頻整流及濾波后得到穩定的1000V直流電壓；通過第二逆變電路，采用SPWM技術和適當?shù)恼{(diào)制比M，通過功率管輸出的SPWM波經濾波器將高頻載波信號濾掉，得到50Hz、660±l%的輸出交流電壓,利用所述電壓階躍裝置的礦用直流電源檢測裝置，至少包括電壓階躍裝置和交流輸入電源，所述電壓階躍裝置與交流輸入電源連接，所述電壓階躍裝置的輸出端與被測穩壓電源的輸入端連接，通過所述電壓階躍裝置使輸出電壓自動階躍跳變。KDW礦用隔爆兼本安型穩壓電源通過對實時采樣的輸出電壓信號進行PI調節，使輸出電壓穩定，達到電壓閉環控制的目的,提供了一種穩定、可靠、適應能力強的交流穩壓裝置。
過流保護電路與過載保護電路相似，是為了防止逆變電路同一橋臂的上下開關管的直通而引入的保護措施。KDW礦用隔爆兼本安型穩壓電源此外，裝置還具有穩壓、過載、過流保護功能，確保了裝置安全、可靠運行。
所述輸出電壓支路上設置有開關，控制器通過控制開關的斷開和/或閉合，使輸出電壓階躍跳變；本發明通過控制器對設置在每個支路上的開關進行控制，根據需要對輸出電壓進行自由切換，實現電壓的自動階躍跳變，提高了測試的效率，本發明原理簡單，結構緊湊，實用性強。KDW礦用隔爆兼本安型穩壓電源將電壓霍爾采集的BOOST升壓電路的電壓信號接到PIC18的RA1/AN1口，將轉換后的數字量與程序的給定值進行比較，經過PI調節改變PWM信號的占空比，再驅動功率開關管，使輸出電壓穩定在1000V左右。
