煤礦排水監控系統簡介

　　煤礦排水監控系統又稱為煤礦水泵房無人值守系統，采用可編程控制器（PLC）進行控制，通過圖形、圖象、曲線、數據、文字等方式，實時準確地反映系統工作狀態以及水倉水位、電機工作電流、電機溫度、軸承溫度、排水管流量水泵狀態等參數。根據水倉的實時參數控制水泵輪流工作與適時啟動備用水泵，實現水泵按照水艙水位的高低和供電線路載荷情況自動啟停、自動輪詢、避峰填谷。同時，系統通過傳輸設備聯網，可以實現多泵站無人值守，大大降低礦井泵站運行人工費用，節能減排，減員增效，有效提高礦井安全生產和自動化控制水平。

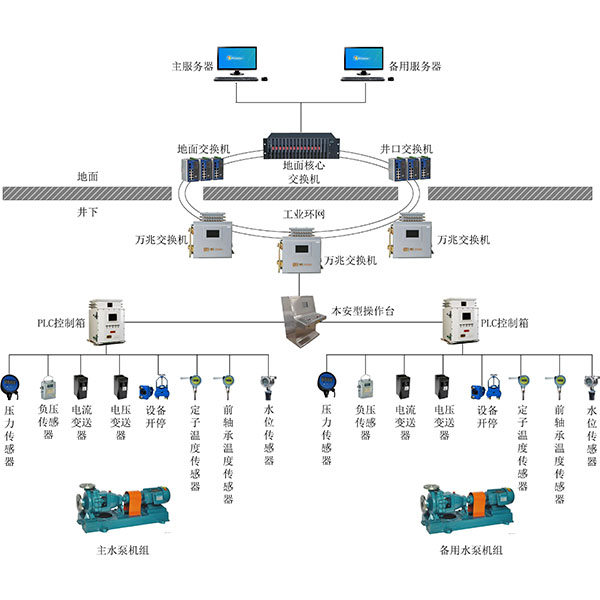

　　煤礦排水監控系統主要由三部分組成：

　　1、地面自動化控制中心

　　服務器設置在地面調度中心，通過服務器對井下泵房相關設施進行集控和監視。

　　2、信息傳輸通道

　　重新鋪設一條光纖，作為煤礦排水監控系統的主干網，實現水泵房相關設備數據的實時傳輸。

　　3、泵房監控單元

　　井下控制部分主要有PLC可編程控制柜、閘閥控制箱、交換機、傳感器、防爆攝像儀等設備組成。

　　煤礦排水監控系統功能

　　煤礦排水監控系統建成后可以實現自動采集、現實水泵的各種運行參數；根據水倉水位、生產工作制及負荷情況控制水泵自動工作。根據監測到的信號判斷水泵的工作情況，故障時能及時發出報警信號，并根據工作類型停泵；可自動、手動控制水泵的啟停及電動閘閥的開、關。在礦井地面調度監控中心可完成對水泵控制的各種操作。系統能與礦井綜合調度系統無縫連接，實現數據的共享。

　　煤礦排水監控系統設自動、手動操作控制方式，在自動控制中可實現無人值守全自動運行或在上位機上通過鼠標鍵盤完成操作，在手動控制中可實現自動控制故障或退出集控時在機房操作臺上操作。

　　煤礦排水監控系統特點

　　1.科學的自動管理

　　可實現各控制設備的集中控制，和系統運行狀況的實施監控。

　　2.系統具有高可靠性。

　　實現重要參數、重要數據和報警記錄等通過上位機進行顯示設置，方便管理人員真正實現對整個系統的實時監控，實現現代化的管理。

　　3.及時準確地生成各種報表

　?。?）實時數據采集:數據的采集、分類和存儲。

　?。?）實時數據顯示:以模擬圖、趨勢圖、成組參數和曲線（參見附圖）等方式顯示水泵控制狀態，閥門控制狀態，液位和壓力等參數越限報警等。

　　4.故障跟蹤監控

　　對從PLC送來的有關系統設備運行信息進行故障跟蹤監控，一旦任意設備出現不正常的情況，立即顯示發生故障的報警畫面，顯示出故障的性質和部位。
